一、性能特点
    1、本产品的输出电压回路分为基本照明和加强照明两个回路,每个回路又有2路输出,以便分别连接到隧道左、右两侧的电缆桥架上。
    2、本控制器控制输出的0V对应灯具的最大亮度,5V对应灯具的最小亮度;这使得故障状态下照明灯具能够满功率工作,从而确保了行车安全。
    3、基本照明输出功率可任意设定,加强照明可随洞外亮度实时变化,两路均可无级调光,实现理想地按需照明。
    4、备有两路RS-485通讯口,可与中控室实现通讯,中控室可根据实时路况(如车流量、检修、事故等)控制洞内照明强度。
    5、系统可接收来自车检器的控制信号,当没有车辆通行时,可将照明功率调至最小;当有车辆到来时,可瞬间将洞内照明调控至需要的亮度,最大限度地节约电能。
    6、本系统与现有系统在电气线路上完全兼容。它使得隧道照明电气系统设计变得非常简单,可节约大量的设于隧道内的控制箱(柜)及电缆的投资。



二、技术指标
    产品名称:隧道智能照明系统控制器
    产品型号:YHSDKZ3
    电源电压:DC 5V,24V
    输出控制电流:20mA
    输入信号:4~20mA,0~5V
    控制输出路数:4路
    输出控制电压:DC0~5V
    输出继电器触点数:4对
    输出电压等级:256级
    通讯端口数:2路RS485端口
    防护等级: IP30
    外型尺寸: 250 × 110 × 110



三、应用场所:应用于城市道路、公路隧道、地铁站、大型室内场所的 LED 按需照明。

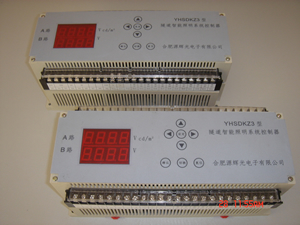

四、产品图片

※ 详细资料下载(PDF格式)
